● 支持1080P，3G全高清，音频&网络光纤传输
● 支持复合视频，串行数据，网络，音频，Tally信号传输
● 一根单模光纤传输
● 传输距离长达10Km
● 操作环境温度：-20~60℃
● 摄像机光缆接头
● 单机型

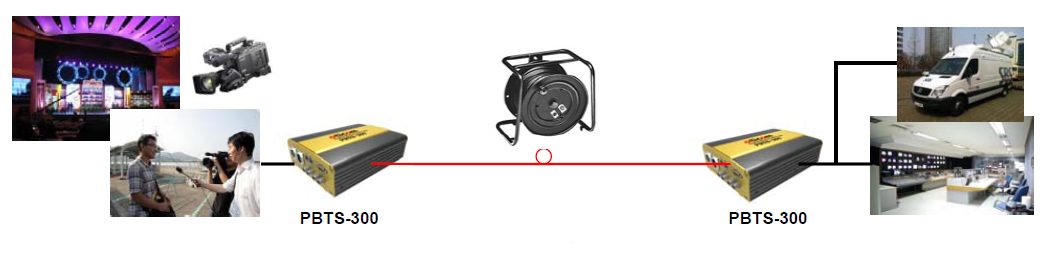

● 该设备的传输通道如下：
- HD/SD/DVB-ASI信号（HD-SDI 1通道双向或2通道单向）
- 模拟音频信号（1通道双向或2通道单向）
- 1通道模拟视频
- 1通道10/100Mbps以太网
- 1通道RS422/485/232
- 2通道GPI/GPO
- 可以采用直流供电，并可使用光电复合光缆(Lemo光缆)为远端设备提供12V直流电源
光缆参数 |
光缆类型 | 单模光纤 |
光缆数量 | 1根 |
波长(nm) | CWDM |
最长传输距离 | 10Km |
接头 | 摄像机光缆接头 |
HD-SDI信号参数 |
通道数量 | 1通道入和出 |
带宽 | 50~2970Mbps |
SMPTE标准 | 424M/292M/259M |
接头 | BNC |
复合视频输入/输出信号参数 |
通道数量 | 1通道（1入/1出） |
视频输入/输出信号 | 1Vp-p（75Ω）复合视频（NTSC，PAL，SECAM，RS-170，CCIR） |
带宽 | 2Hz~10MHz |
微分增益/ | ＜1% |
微分相位 | ＜1° |
信噪比 | 65dB |
接头 | BNC |
模拟音频输入/输出信号参数 |
通道数量 | 1通道（1入./1出）或2出 |
音频输入/输出信号 | 最大+18dBu（600Ω） |
带宽 | 20Hz~20KHz |
信噪比 | 最低80dB |
接头 | XLR（卡侬头） |
数据输入/输出信号参数 |
通道数量 | 1通道 |
数据格式 | RS-232，RS-422，RS-485 |
通信类型 | 半双工/全双工 |
数据率 | 200Kbps |
误码率 | ＜1/109 |
接头 | RJ-45 |
网络参数 |
速率 | 10/100Mbps 1通道 |
通信类型 | 半双工/全双工，自适应 |
接头 | RJ-45 |
Tally信号输入/输出参数 |
通道数量 | 2通道（2入/2出） |
触点接口 | 响应时间：0.5ms |
输入 | 干触点闭合 |
输出 | 光电继电器，400V 0.1A，常开 |
接头 | 9芯D-sub头 |
电源参数 |
输入电压 | DC12V |
功率 | 15W |
环境参数 |
操作温度 | -20℃~60℃ |
存储温度 | -35℃~75℃ |
湿度 | 0%~95%（无冷凝） |
物理参数 |
尺寸（长×宽×高） | 170×230×53mm |
